Differences Between 1990 and 1991-94 ECU Wiring



Pins 6 and 14 are the only 2 that are different between the 1990 wiring and 1991-1994 wiring schematics.

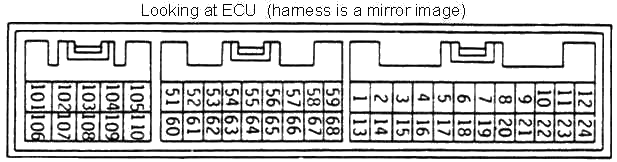

Pin  1990 Wire Color   1991-1994 Wire Color

1 Self-Diagnosis Output yel   Self-Diagnosis Output yel
2 Diagnosis/Data transfer select terminal wht   Diagnosis/Data transfer select terminal wht
3 Turbo meter (pressure guage) blk-red   Turbo meter (pressure guage) blk-red
4 Oxygen Sensor wht   Oxygen Sensor wht
5 Power steering oil pressure switch yel-blk   Power steering oil pressure switch yel-blk
6 Idle position switch grn   Air flow sensor active filter reset grn-wht
7 Air conditioner switch blk-grn   Air conditioner switch blk-grn
8 Intake air temperature sensor grn-org   Intake air temperature sensor grn-org
9 Detonation sensor wht   Detonation sensor wht
10 Air flow Sensor grn-blu   Air flow Sensor grn-blu
11  Empty      Empty (ABS Control if equipped)
12 Ignition timing adjustment connector yel-red   Ignition timing adjustment connector yel-red
13 power blk-wht   Control relay (Fuel pump drive signal) blk-wht
14 airflow sensor grn-wht   Idle Switch grn
15 EGR temperature sensor (CA Only) blu-yel   EGR temperature sensor (CA Only) blu-yel
16 Barometric pressure sensor grn-yel   Barometric pressure sensor grn-yel
17 Sensors ground grn-blk   Sensors ground grn-blk
18 Vehicle speed sensor yel-wht   Vehicle speed sensor yel-wht
19 Throttle position sensor grn-wht   Throttle position sensor grn-wht
20 Coolant temperature sensor yel-grn   Coolant temperature sensor yel-grn
21 Crank angle sensor (RPM) blk   Crank angle sensor (RPM) blk
22 Top dead center sensor wht   Top dead center sensor wht
23 Power supply for sensors (5volts) grn-red   Power supply for sensors (5volts) grn-red
24 Sensors ground grn-blk   Sensors ground grn-blk
51 No. 1 Injector yel-blu   No. 1 Injector yel-blu
52 No. 2 Injector yel-blk   No. 2 Injector yel-blk
53 EGR Control Solenoid Valve (CA only) blk-yel   EGR Control Solenoid Valve (CA only) blk-yel
54 Power transistor for #1 and #4 yel   Power transistor for #1 and #4 yel
55 Power transistor for #2 and #3 yel-red   Power transistor for #2 and #3 yel-red
56 Control relay (Fuel pump control) wht-red   Control relay (Fuel pump control) wht-red
57 Fuel pressure control valve wht   Fuel pressure control valve wht
58 Coil "A1" for idle speed control servo blu   Coil "A1" for idle speed control servo blu
59 Coil "A2" for idle speed control yel   Coil "A2" for idle speed control yel
60 No. 3 Injector lt grn   No. 3 Injector lt grn
61 No. 4 Injector lt grn-wht   No. 4 Injector lt grn-wht
62 Purge control solenoid valve blk-wht   Purge control solenoid valve blk-wht
63 MPI Control relay blk-blu   MPI Control relay blk-blu
64 Engine warning light red-grn   Engine warning light red-grn
65 Air conditioner relay red-blk   Air conditioner relay red-blk
66 MPI Control relay blk-blu   MPI Control relay blk-blu
67 Coil "B1" for idle speed control servo wht   Coil "B1" for idle speed control servo wht
68 Coil "B2" for idle speed control servo blk   Coil "B2" for idle speed control servo blk
101 Ground blk   Ground blk
102 Power supply red   Power supply red
103 Power supply for backup red-blk   Power supply for backup red-blk
104 Ground blk   Ground blk
105 Waste gate solenoid valve org   Waste gate solenoid valve org
106 Ground blk   Ground blk
107 Power supply red   Power supply red
108 "ST" terminal for ignition switch blk-yel   "ST" terminal for ignition switch blk-yel
109 Ignition pulse detect-Fuel Pump Control wht   Ignition pulse detect-Fuel Pump Control wht
110 MPI Control Relay blk-wht   "1G" terminal for Ignition switch blk-wht
