Read Trouble Codes MMC

При включении зажигания на щитке приборов загорается лампа "Check Engine". После заведения двигателя и при отсутствии диагностируемых ECM неисправностей инжекторной

системы, лампа должна потухнуть. Если этого не происходит, то инжекторная система Вашего авто нуждается в ремонте, начинать которую желательно со считывания кодов самодиагностики.

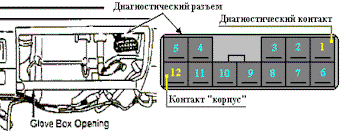

После подключения стрелочного вольтметра к контактам №1 и №12 (connect the voltmeter positive lead to terminal No.1 and other lead to terminal No.12) диагностического разъема (DLC) включите зажигание (Ignition to "ON", Engine - no run), но двигатель не заводите. Проведите считывание количества колебани

й стрелки вольтметра (Codes will present by long and short 12 volt pulses on voltmeter).
Обращайте внимание на длительность импульсов напряжения и продолжительность времени между ними. Интерпретация кодов приведена в таблице.
После считывания кодов, успешного окончания ремонта необходимо очистить память от кодов ошибки. Это происходит при отключении аккумулятора на несколько десятков секунд. After repairs have been made, clear the trouble codes by disconnecting the vehicle battery negative terminal for longer 20 seconds.
Назначение контактов диагностического разъема:

pin #1 - Engine (MPI)
pin #2 - EPS
pin #3 - ECS (Electronic Control Suspension System),
pin #4 - ABS (Anti-Lock Brake System),
pin #5 - CRUISE CONTROL
pin #6 - ELC A/T (Electronic Automatic Transaxle)
pin #7 - A/C
pin #8 - SRS (Air Bag)
pin #9 - ETACS (Electronic Time & Alarm Control System)
pin #10- Diagnosis Control (In 6G72 MPI SOHC, Mirage 1.5L,1.8L short to GND if check and adjust idle or connect the voltmeter positive probe for read DTC ECS)
pin #11- Vehicle Simulated Speed (?) or Free
pin #12- GND (Ground)
*Cледует различать DLC и DLC Terminal ID

Mitsubishi Non-SAE codes Reader Для считывания кодов самодиагностики (DTC) различных электронных систем можно использовать "переходник". К каждому информационному выходу подключен отдельный СД (LED-indicator) и общая кнопка управления. Таким образом упрощается эта, и без того несложная, процедура...

http://www.myzero.com/ - достаточно полезный ресурс

Следует помнить, что в автомобилях после '93 используется разъем для подключения Multi-Use Tester (MUT-II, III), но инициализация системы OBDII-диагностики (методика считывания кодов) еще проще: контакт No.1 соединить с GND и после включения зажигания, сосчитать количество вспышек лампы "Check Engine". Для упрощения этой процедуры, можно использовать соответствующие "девайсы".
